Een Hard-Disk activitie meter maken.
Dit is een redelijk bijzondere
schakeling:
De schakeling laat 10 LED's knipperen op het ritme van het harde schijf LEDje
van de computer.
De schakeling werkt met een standaard VU-meter IC: de LM 3914. Dit IC wordt via
een optocoupler aangestuurd. C1 zorgt voor enige vertraging in de reactie van de
LED's. De optocoupler zorgt voor optimale bescherming van het moederbord.
De schakeling kan ingebouwd worden in een lege 5,25 inch bay of een 3,5 inch bay
van de computer. De aansluitingen 'HD LED' worden aangesloten op de plek waar
normaal het LEDje van de harde schijf komt. De voedingsspanning is ook uit de
computer af te tappen (gele draad: + 12 V, zwarte draad: massa).
Ik kan er een mooi printplaatje
voor maken, is dit gewenst kan ik die evt. een opsturen.

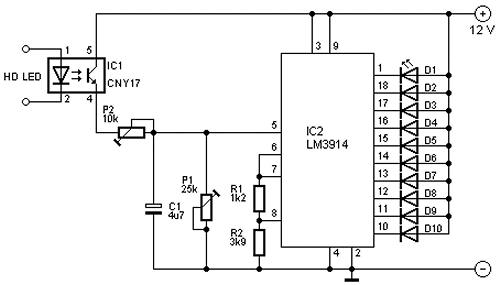

anders heb je hier onder gewoon het schema staan, en kan je dus zelf aande slag.
Onderdelen lijstje, het kost +- 10 euro
